الوصف العام:
ريليه كهربائي موثوق يعمل بجهد 24V DC ويتميز بتصميم مزدوج التبديل (DPDT – Double Pole Double Throw)، أي يحتوي على نقطتي تبديل مستقلة، مما يتيح التحكم في دائرتين مختلفتين في نفس الوقت. مناسب للتطبيقات التي تتطلب تبديل دقيق وموثوقية عالية في التشغيل.
⚙️ المواصفات الفنية:
| المواصفة | التفاصيل |
|---|---|

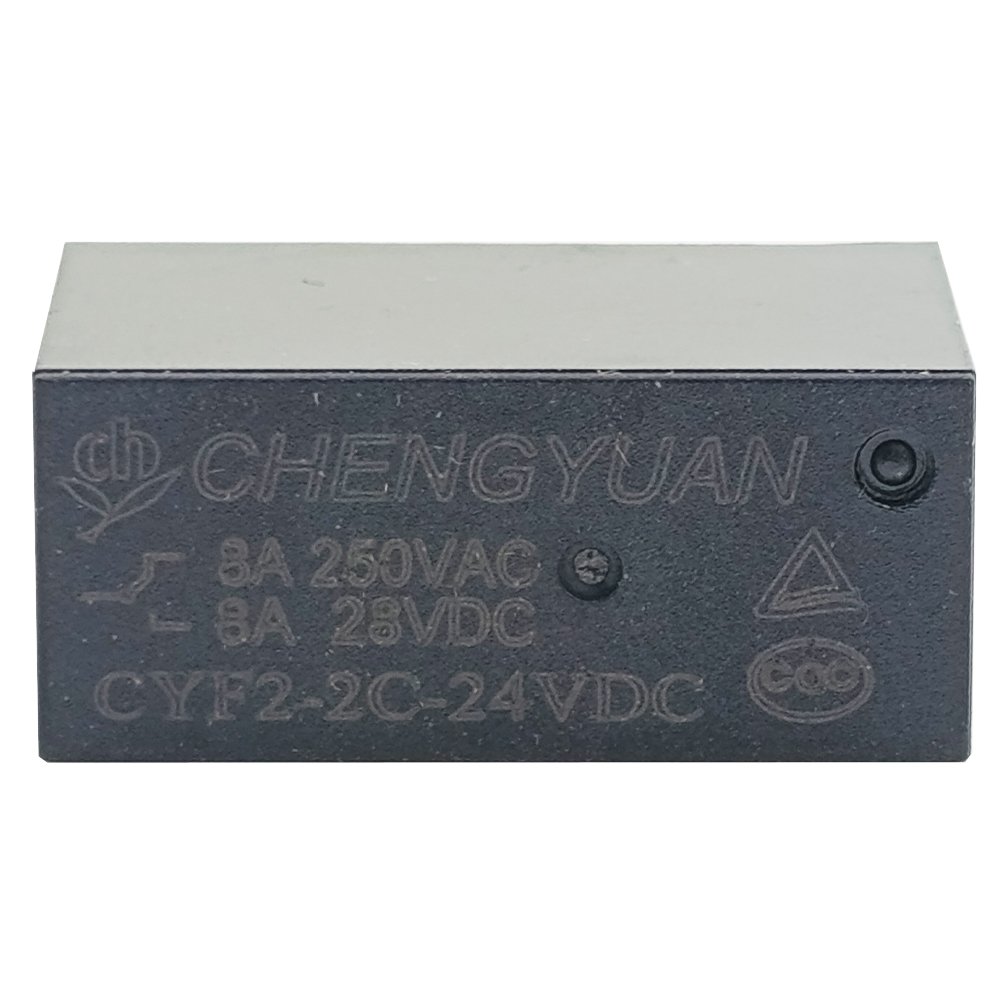

| الطراز | CYF2-2C-24VDC |
| نوع التبديل | 2C (DPDT – نقطتا تبديل) |
| جهد الملف | 24 فولت تيار مستمر (DC) |
| أقصى تيار تحميل | حتى 10 أمبير عند 250V AC أو 30V DC |

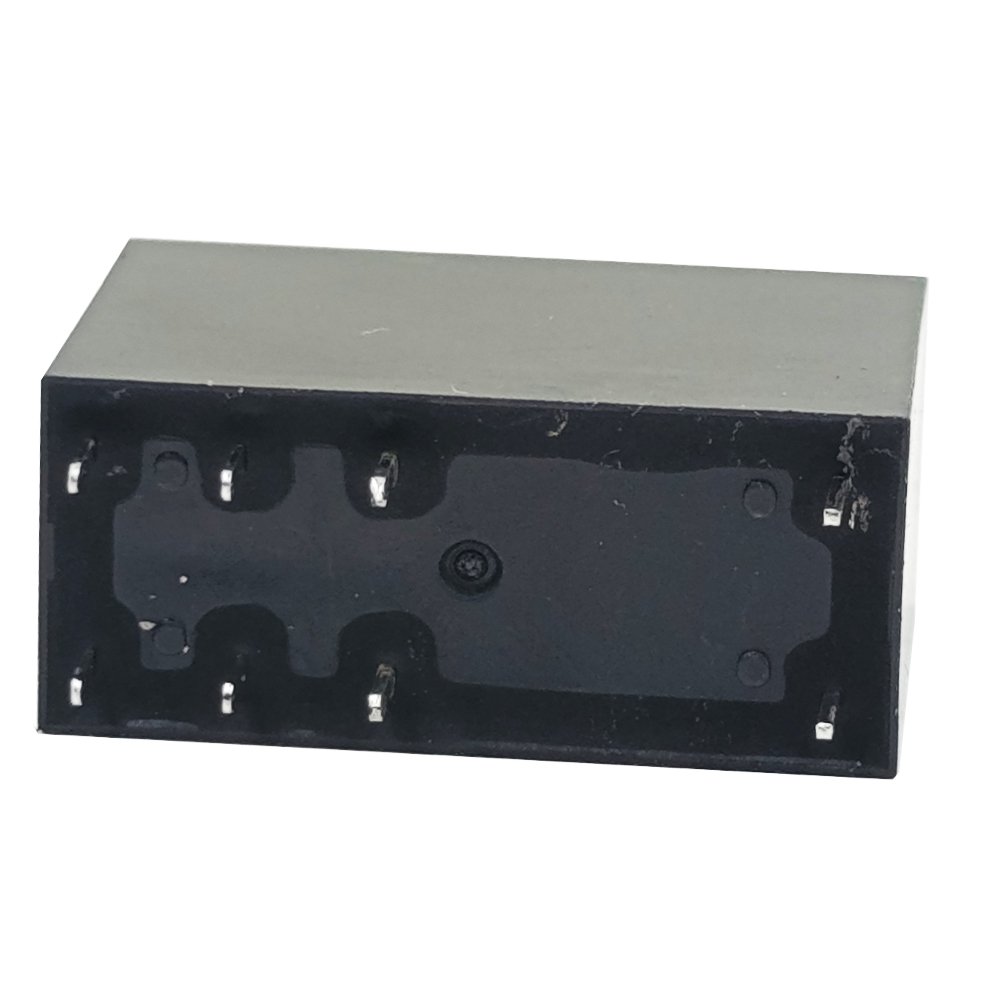

| عدد الأطراف | 8 أطراف |
| مقاومة الملف | حوالي 1,200–1,400 أوم (تقريبي) |
| العمر التشغيلي | +100,000 دورة تشغيل ميكانيكية |
| أبعاد الريليه | حوالي 20 × 15.5 × 16 ملم |
| درجة حرارة التشغيل | -40°C إلى +85°C |
⚡ المميزات:
-
ريليه مزدوج التبديل مناسب للتحكم في دائرتين
-
أداء موثوق واستهلاك منخفض للطاقة
-
حجم صغير وسهل التركيب على لوحات PCB
-
يستخدم على نطاق واسع في التحكم الصناعي والمشاريع الإلكترونية
🧰 الاستخدامات الشائعة:
-
تبديل المحركات (تغيير الاتجاه)
-
دوائر التحكم الآلي (PLC, Arduino, Raspberry Pi)
-
أنظمة الإنذار والمراقبة
-
التحكم في الأحمال المتعددة
-
الأجهزة الذكية والأنظمة الصناعية
